Hi

Örnekteki arkadaş montaj dosyasını atmış. Montaj dosyasını açıp model ağacından istediğin parçayı inceleyebilirsin.

Hi

Sadece montaj dosyası ile açamazsın bilerek vermiyor olabilirler... Diğer kullanıcılar resimlere bakarak güzel olmuş diyolardir.

Evet alicuu nun dediği gibi montaj dosyaları parçalar olmadan açılmaz ama igs, sat vs.. gibi formatlarda kaydedersen part dosyasına cevirir ve montaj tüm parçaları ile birlikte part dostası olarak kaydedilir.

Hi Azzeddine,

Solidworks'da parçalar olmadan sadece montaj dosyasını açamazsın, montaj dosyası ile birlikte parça dosyalarıda olması gerekli. Kullanıcılar bunu genelde projeyi vermek istemediğinde veya sadece montaj dosyasının açılacığı düşünerek yapıyorlar.

Amaç ticari olarak yapabiliyorum deyip çeyizini saklıyor.

İndirirken dosyalara bi göz atın, bazıları montaj da dahil diğer parçaları da koyuyor ama bazılarımız sadece montaj dosyasını indiriyor olabilir de.

Dediğiniz hadisede neden sadece montaj dosyalarını koyarlar ben de anlamıyorum. Muhtemelen montaj dosyasını yükleyince insanların dosyayı açabileceğini sanan cehalet kurbanları veya "gördüğünüz gibi montaj dosyası bile var ama pışşık" diyen tuhaf insanlar.

Diğer arkadaşın dediği gibi "harika olmuş", süpersinciler render görüntüler veya büyük montaj resimlerine istinaden beğeni belirtenler. Genelde işini görecek dosyayı bulup indirenler like'a bile tıklamazlar.

Merhaba,

Solidwoks montaj ortamında çalışılmış örnekteki dosyanın PART unsurları yüklenmemiş bu nedenle sağlıklı açılamaz.

Fakat bu tarz dosyaların Solidworks kullanıcılarının açabilmesi için bir yöntem var.

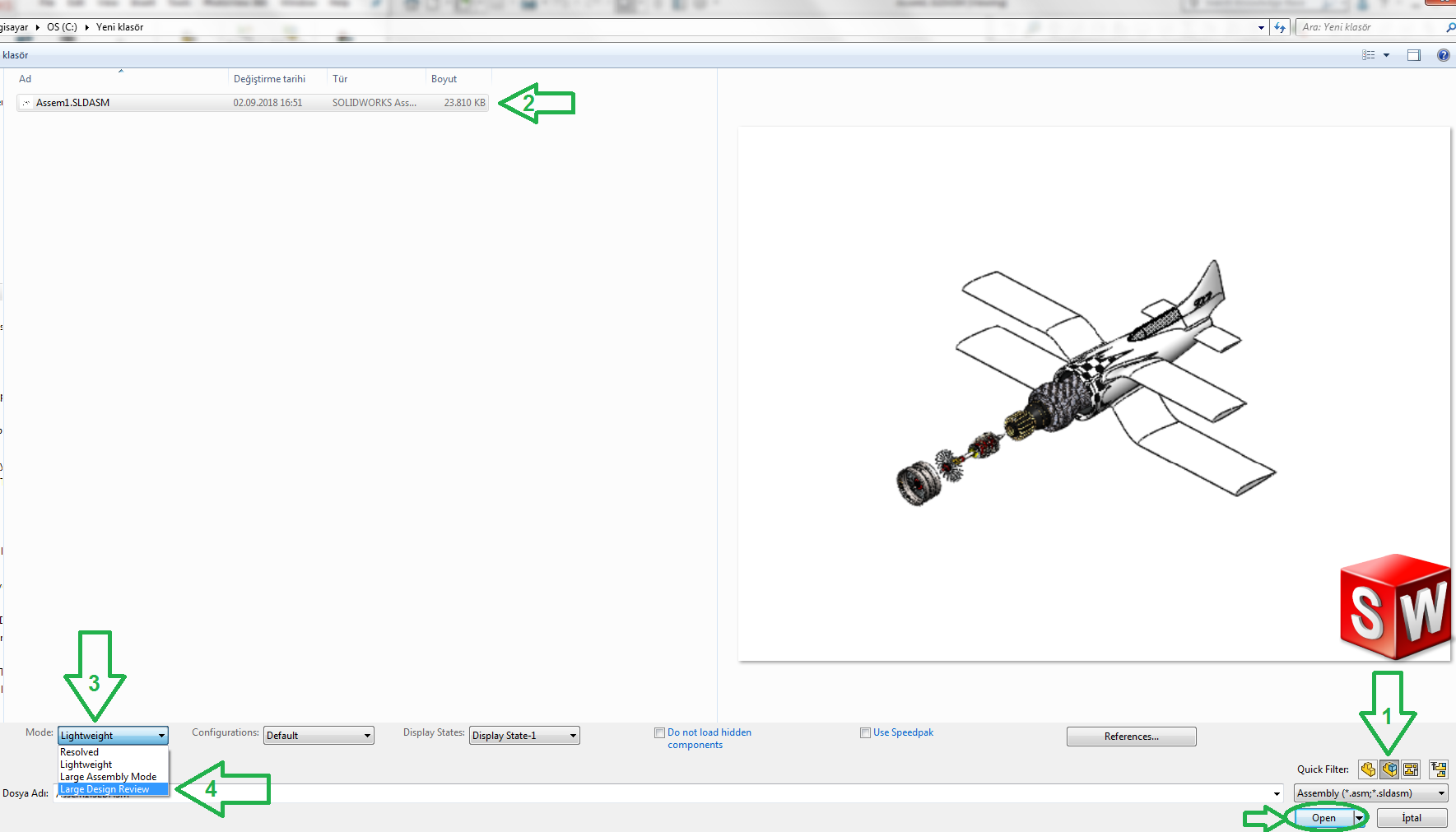

Açmak istediğiniz dosyayı seçin. Açma menüsünün alt kısmında açılış modunu "Large Design Review" yapın ve daha sonra açın.

Vermiş olduğunuz örneği bu şekilde açılabiliyo.

Herkese Merhaba

Solidworks programında part dosyaları olmadan montaj dosyası açılmaz mesela herhangi bir part dosyasının adını değiştirdiğinizde bile aynı hata ile karşılaşırsınız

birine bir montaj dosyası atacağınız veya montaj dosyası alacağınız zaman içindeki bütün part dosyaları ile birlikte atmalı veya almalısınız.

Buradaki sorununuza bakacak olursak yukarıda arkadaşların dediği gibi çizimi yapan kişi ticari bir çıkar bekliyor olabilir sadece montaj dosyasını koymuş ısteyen de bana ulaşşın para ile satayım gibi bir fikri olabilir.

Saygılar

Çok faydalı bir bilgi teşekkürler

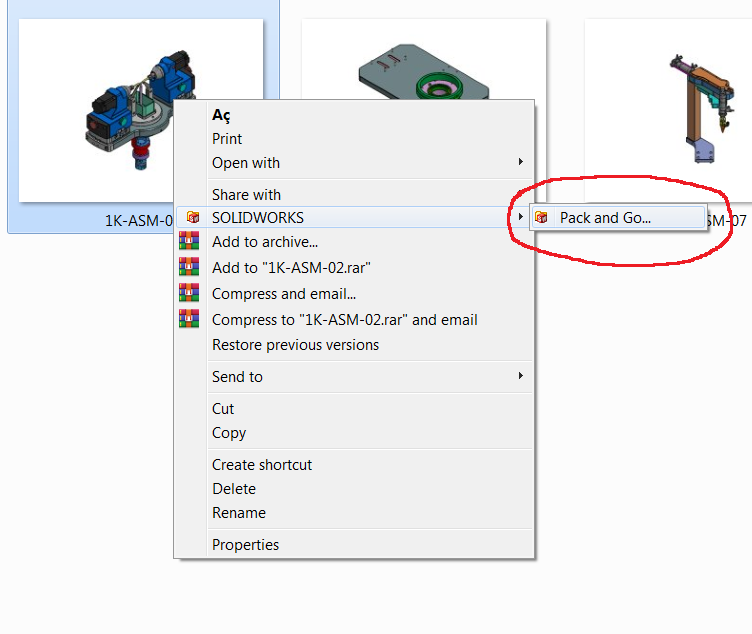

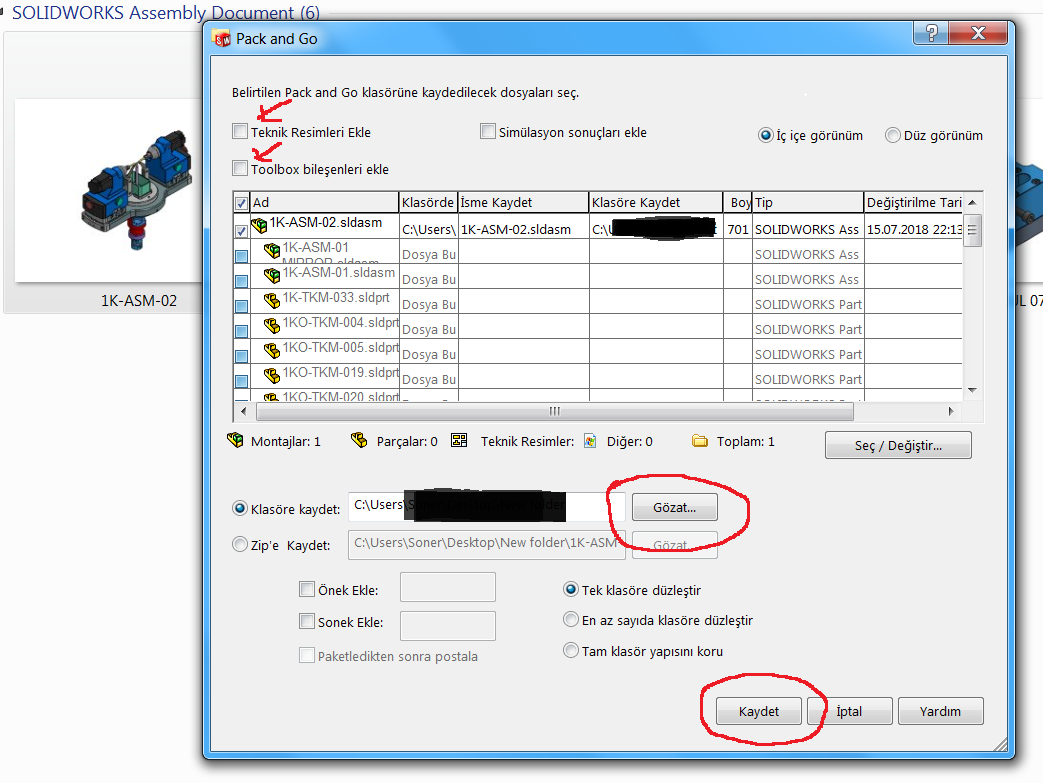

Herkese merhaba resimde görüldüğü gibi ( pack and go..) yapmazsanız montajın partları kopyalanamaz, sonra başkası açarken unsur blunamadı diye hata veririr,

Burada paylaşılan dosyalarda sık sık görülen bir şey bu,

Piyasada bir kısım kullanıcı bu hatayı yapıyor.

Siz montajlarınız taşırken yada biri ile paylaşırken bu şekilde yapmalısınız.

konuya yabancı arkadaşlar için yazdım bunları.

Bu arada unutmadan hatırlatayım, eğer GrabCAD,e yüklediğiniz dosyada CAD file yok ise, yüklediğiniz dosya GrabCAD Library'den gizlenir, bazıları sadece montaj resmini koyarak aslında bu durumu delmiş oluyor.

merhaba yardımcı olmak adına yazıyorum

parçaları olmayan montaj açılmaz mantığı tamamen yanlış bir mantıktır elbetteki açılabilir doğru uygulama ile tabi bu tabuyu yıkmak adına

bir montaj dosyasını e-drawingste açabilirsiniz ve bu montajı stl olarak kaydedebilirsiniz zoru başarmak kolay imkansız zaman alır denemesi bedava tecrübeyle sabittir.

saygılarımla

Merhaba,

Bu tür montajlı parçalarda stp. yada parasolid xt. formatında paylaşmak en doğrusudur.

hello my name is KHALIL

i'm a designer I master catia well I have 3 years of experience in the automotive sector (design of molds for compensation)

i'm looking for a new opportunity if someone can help me thanks for contacting me on ouhmanekhalil@gmail.com or https://www.linkedin.com/in/khalil-ouhmane-510983137

or on my number +212636753840

Merhaba, öneriniz için teşekkür ederim, eksik part dosyaları olmasına rağmen çizim katı modeli artık tamamen incelenebiliyor. hatta e drawings uygulaması ile part dosyası olmayan parçaları da tek başına ayrı bir pencerede açabiliyorum fakat kaydetme işlemi yapılamıyor.

Ölçüler belli iken bu parçaları kaydetmenin bir çaresi olmalı diye düşünüyorum fakat ben bulamadım.
